水冷板是一种IGBT、GTO等功率元件高效散热器，控制功率模块的温度，使其在所处的工作环境条件下不超过标准及规范所规定的最高温度。最高允许温度的计算以有限元热分析与元器件工作条件分析为基础，并且与产品的可靠性要求及使用环境要求相一致，从而达到功率模块安全、稳定可靠性运行及延长设备使用寿命等目的。

水冷散热器优点：满足更高的散热需求、很高的可靠性和安全性、简洁紧凑的设计,节省内部空间量身定做的模块式结构, 便于安装和现场服务、更低的热阻。

应用领域：交通运输、电力输送、新能源、工业变频、信号处理、UPS、医疗、激光等多种领域。

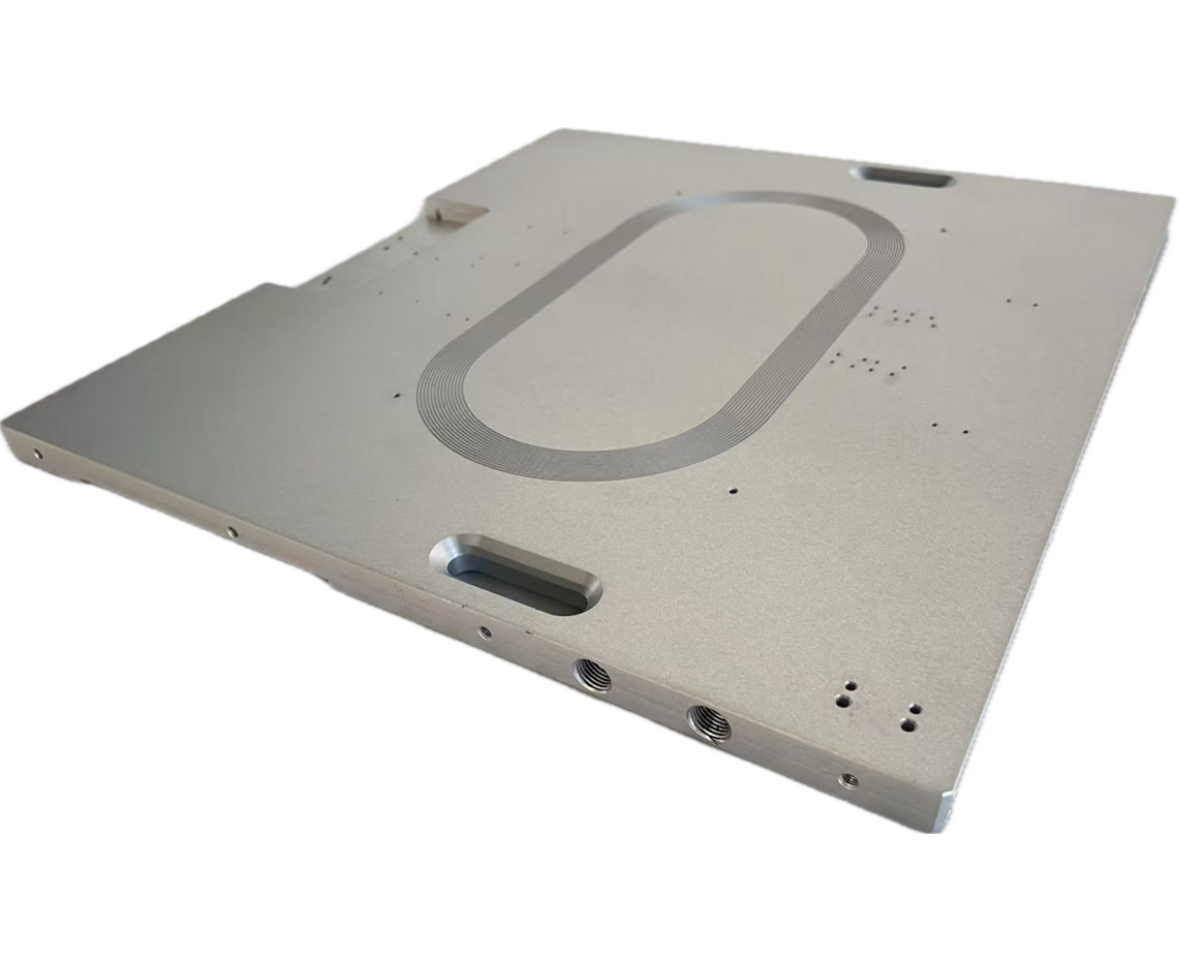

矿用防爆变频器类型液冷板

设计参数：

冷却形式：水冷，单个散热体水流量≥40L/min，单个散热体水阻为≤0.1Mpa,

入口水温：30℃(建议),水冷散热器持续工作时最高工作水压≤3MPa；

散热器散热总功率5250W+3200W=8450W，基板台面最高温升△T≤40℃；

生产工艺：

采用摩擦焊工艺

滤波电阻类型液冷板

设计参数：

水冷板最高温度80C;

进水口水温55C;

最大出水温度60C;

最大压损1bar；

打压1Mpa,产品无变形、无泄漏。

生产工艺：

采用真空钎焊工艺

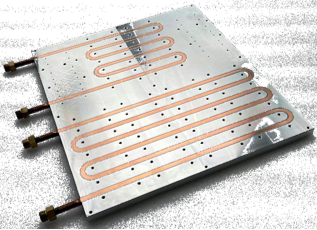

整流逆变类型液冷板

设计参数：热源

总功率： 6*770W+8*2055W=21060W环境参数

进口温度： 45℃

冷却剂：水

流量： 30LPM

铜管表面外覆厚度2mm 导热系数为2.0 W/Mk环氧树脂

水冷板尺寸：

长893mm*宽645mm*厚30mm

生产工艺：预压涂胶

储能电池包用液冷板

设计参数：

热源规格：

电池包总热损耗： 480W

 进水温度： 20℃

流量： 3L/min

工作介质： 纯水

水冷板结构尺寸850mm*468mm*5mm

冷板表面允许最高温度: 24℃（温≤4℃）

生产工艺：隧道炉焊接
